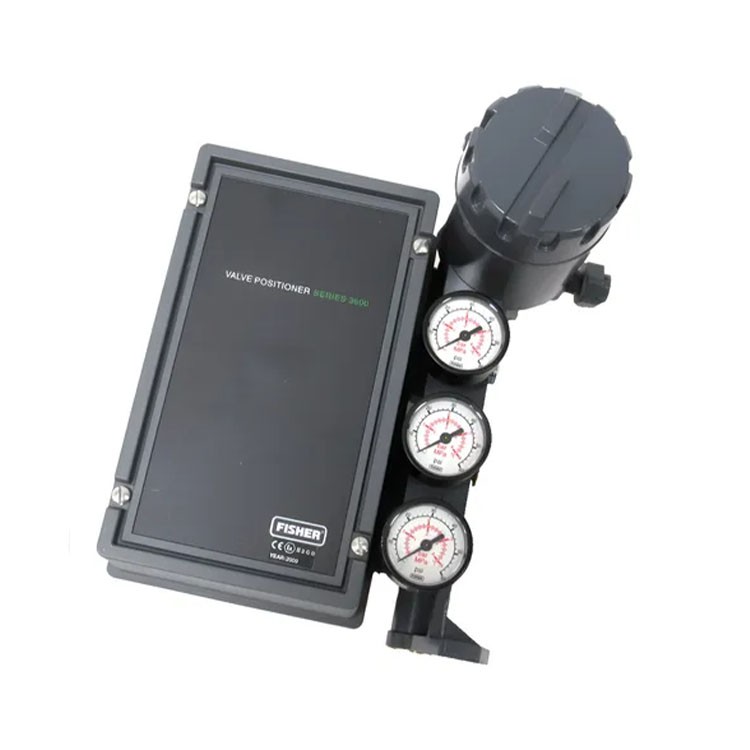

Fisher 3620JP positsioneerija ühendab elektrilise juhtimise paindlikkuse (4–20 mA) kahe -toimega pneumaatiliste ajamite võimsusega. See on konstrueeritud käsitsema ventiile, mis nõuavad õhurõhku nii avamisel kui ka sulgemisel – pakkudes tänapäevastes automatiseeritud süsteemides täpset ja reageerivat juhtimist, säilitades samal ajal pneumaatilise töökindluse.

Küsi pakkumist

Laadi alla

Toote tutvustus

Fisher 3620JP – täielik elektropneumaatiline juhtimine kahepoolse toimega ajamite jaoks

Fisher 3620JP positsioneerija ühendab elektrilise juhtimise paindlikkuse (4–20 mA) kahe -toimega pneumaatiliste ajamite võimsusega. See on konstrueeritud käsitsema ventiile, mis nõuavad õhurõhku nii avamisel kui ka sulgemisel -, tagades kaasaegsetes automatiseeritud süsteemides täpse ja tundliku juhtimise, säilitades samal ajal pneumaatilise töökindluse.

Peamised spetsifikatsioonid ja omadused

Funktsioon	3620 JP
Sisendsignaal	4–20 mA alalisvoolu konstantne vool (max 30 VDC)
Väljund	Pneumaatiline rõhk mõlemasse täiturmehhanismi porti (kahetoimeline), kuni täisvarustuseni (vähem kui 150 psig või sellega võrdne)
Täiturmehhanismi ühilduvus	Kahepoolse toimega kolb- või membraanajamid (pöörd- või liugvarrega)
Juhtimine ja reguleeritavus	Moduleeriv juhtimine, välja reguleeritav null/span/võimendus; toetab otsest või vastupidist tegevust
Esitus	Madal hüsterees (≈ 0,6% väljundvahemik), hea korratavus ja stabiilne reaktsioon erinevatel toiterõhkudel

Ühilduvus- ja paigaldusjuhised

Fisher 3620JP positsioneerija kinnitatakse täiturmehhanismi lahutamatult ja vajab nii sissepuhkeõhku kui ka 4–20 mA juhtsignaali. Paigaldamine hõlmab elektrisignaali juhtmestikku ja õhuvarustuse liinide ühendamist mõlema täiturmehhanismi pordiga. Pärast paigaldamist optimeerib kalibreerimine (null/vahemik) ja väike silmuse häälestamine täiturmehhanismi reaktsiooni. Seadme vastupidav konstruktsioon talub vibratsiooni ja karme tingimusi ning sisemine õhupuhastus aitab hoida täiturmehhanismi puhtust.

Ideaalsed kasutusjuhtumid

See mudel sobib eriti hästi{0}}klappide jaoks keemia-, naftakeemia-, energiatootmis- või aurusüsteemides, kus on vaja topelttoimivaid täiturmehhanisme ja kus tehase juhtimisinfrastruktuur on digitaalne (DCS/PLC). See pakub täpset modulatsiooni, kiiret reageerimist ja ühilduvust tänapäevaste automatiseerimisnõuetega.

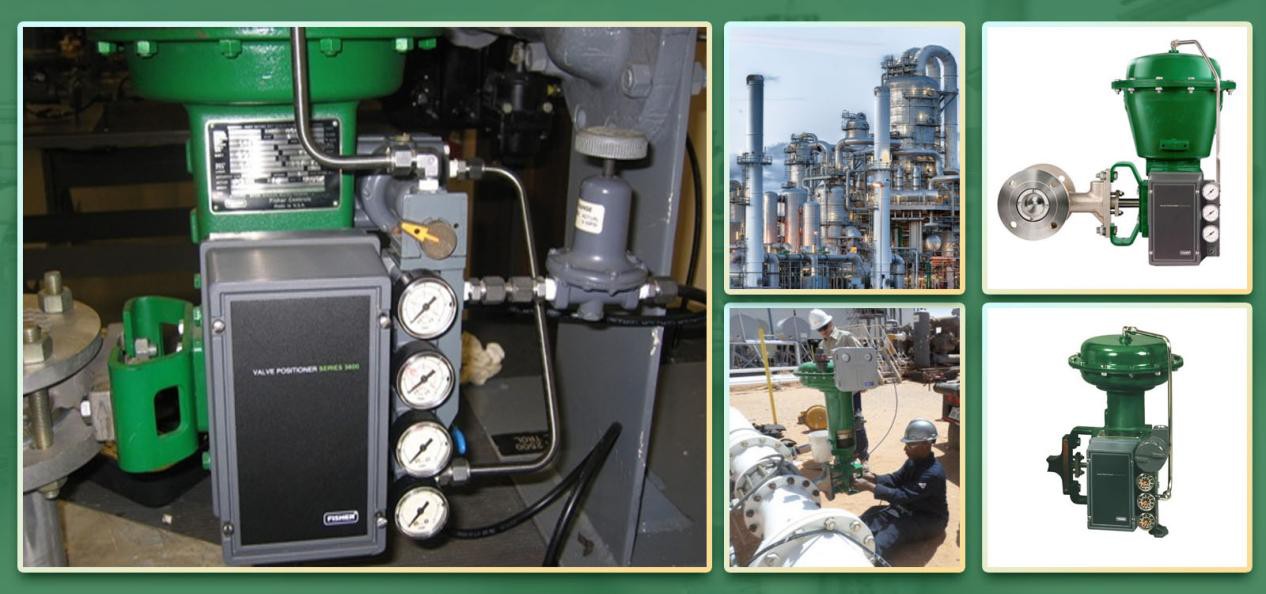

product-1266-594

Millal valida 3620JP teiste mudelite asemel

Kasutage 3620JP, kui teie täiturmehhanism on kahe-toimega ja juhtahel kasutab 4–20 mA signaale.

Vanemate pneumaatiliste kahe-toimimissüsteemide kaugjuhtimis- või automatiseerimissüsteemide uuendamisel pakub 3620JP minimaalset riistvaramuutust ja maksimaalset juhtimispaindlikkust.

Kui süsteemi töökindlus, reageerimiskiirus ja täielik kaugjuhtimispuldi integreerimine on kriitilise tähtsusega, on 3620JP ideaalne.

Mudel	Sisendsignaal	Täiturmehhanismi tüüp	Juhtrežiim	Sobib kõige paremini
3610J	Pneumaatiline (psi/bar)	Ühetoimeline{0}}(pöörlev/lineaarne)	Puhas pneumaatiline modulatsioon	Lihtsad pneumaatilised silmused, pärandsüsteemid
3610 JP	Pneumaatiline	Kahe{0}}toimimisega ajamid	Puhas pneumaatiline modulatsioon	Tugevad{0}}klapid, mis vajavad kahesuunalist käivitamist
3620J	4–20 mA DC + õhk	Üks{0}}näitleja	Elektro-pneumaatiline modulatsioon	DCS/PLC juhitavad süsteemid, moderniseerimine
3620 JP	4–20 mA DC + õhk	Kahe{0}}toimimisega ajamid	Elektro-pneumaatiline modulatsioon	Automatiseeritud süsteemid kahe-toimega ventiilidega
